仪表放大器
高功率射频(RF)和微波放大器,TWTA和固态
用于EMC测试,电子战仿真和科学应用

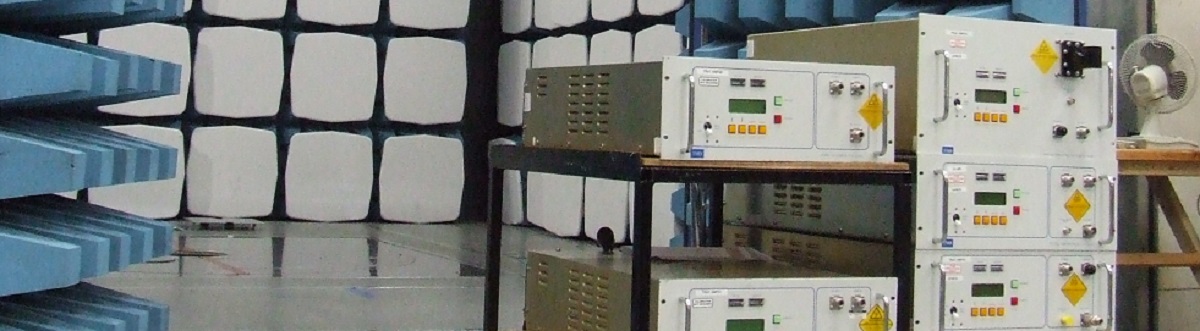

CPI TMD的仪器仪表放大器(高功率RF和微波放大器)用于电磁兼容性(EMC)高强度辐射现场(HIRF)测试,军事检测,电子战仿真和科学应用基于相同的开关电源技术bob官方app它坚固的放大器。结果,这些仪表放大器具有与坚固的产品线相同的性能和可靠性优势,但是整齐地重新包装成紧凑,轻巧,实惠的架式安装单元,更适合于苛刻的物理环境。CPI TMD的新型模块化设计(PTCM系列)具有许多用户优势,包括高级自诊断,以太网接口,远程管理,VSWR保护和即插即用现场可更换电源。CPI TMD的标准放大器(基于TWT)和固态都在下表中描述,覆盖脉冲和CW模式中的9kHz至40 GHz范围。此外,特殊产品可以设计为客户的特定要求。
所涵盖的申请包括:
- EMC HIRF测试 - 会议最苛刻的RTCA / DO-160要求
- MIL STD 461 200 V / M的军事测试
- 科学研究
- 高功率分量测试(PIM测试)
- 电子战仿真
CPI TMD最近开发了一系列超高功率HIRF放大器,通常实现超过10千瓦的输出功率。EMC测试实验室使用CPI TMD放大器的输出功率为14,000V / m,易于遵守最新,最苛刻的RTCA / DO-160要求。可提供TWT和固态仪表放大器选项。
请联系CPI TMD,为您提供独特的需求。
电话:+44(0)20 8573 5555
标准CW模型
低电量
类型数 | 弗里克。范围(GHz) | 输出功率(W min) | 输出功率(W典型值) | 占空比 (%) | 脉冲长度(μs) | 高度(机架单元) | 输出 |
PTCM1004 | 2.2 - 8.0 | 230. | 415. | 100. | N / A. | 6U | SC. |
PTCM1005. | 2.5 - 8.0 | 400. | 475. | 100. | N / A. | 6U | SC. |
PTCM1007 | 6.5 - 18.0 | 180. | 220 | 100. | N / A. | 6U | WRD650 |
PTCM1008 | 6.0 - 18.0 | 280. | 320. | 100. | N / A. | 6U | WRD650 |
PTCM1010 | 7.5 - 18.0 | 280. | 300 | 100. | N / A. | 6U | WRD750 |
PTCM1011 | 8.0 - 18.0 | 300 | 390. | 100. | N / A. | 6U | WRD750 |
中等权力
类型数 | 弗里克。范围(GHz) | 输出功率(W min) | 输出功率(W典型值) | 占空比 (%) | 脉冲长度(μs) | 高度(机架单元) | 输出 |
PTCM1013 | 2.5 - 7.5 | 500. | 650. | 100. | N / A. | 6U | SC. |
PTCM2008 | 6.0 - 18.0 | 480. | 570. | 100. | N / A. | 12U | WRD650 |
PTCM2010 | 7.5 - 18.0 | 500. | 600 | 100. | N / A. | 12U | WRD750 |
PTCM2011 | 8.0 - 18.0 | 520. | 600 | 100. | N / A. | 12U | WRD750 |
大功率
类型数 | 弗里克。范围(GHz) | 输出功率(W min) | 输出功率(W典型值) | 占空比 (%) | 脉冲长度(μs) | 高度(机架单元) | 输出 |
PTCM2013 | 2.5 - 7.5 | 850. | 1350. | 100. | N / A. | 12U | WRD250 |
PTCM4010 | 7.5 - 18.0 | 900 | 1000 | 100. | N / A. | 36U | WRD750 |
PTCM4011 | 8.0 - 18.0 | 1000 | 1250. | 100. | N / A. | 36U | WRD750 |
PTCM4013 | 2.5 - 7.5 | 1500 | 2200 | 100. | N / A. | 36U | WRD250 |
标准脉冲模型
低电量
类型数 | 弗里克。范围(GHz) | 输出功率(W min) | 输出功率(W典型值) | 占空比 (%) | 脉冲长度(μs) | 高度(机架单元) | 输出 |
PTCM1202 | 2.5 - 8.0 | 1800 | 2100 | 6. | 0.2-100 | 6U | SC. |
PTCM1204 | 6.5 - 18.0 | 1200. | 2000年 | 5. | 0.2-100 | 6U | WRD650 |
PTCM1205 | 7.5 - 18.0 | 1500 | 2000年 | 6. | 0.2-100 | 6U | WRD750 |
PTCM1207 | 2.0 - 8.0 | 1900 | 2200 | 6. | 0.2-100 | 6U | SC. |
PTCM1208 | 8.0 - 12.4 | 1700 | 2500. | 6. | 0.2-100 | 6U | WR90. |
PTCM1209 | 8.0 - 18.0 | 1900 | 2500. | 4. | 0.2-100 | 6U | WRD750 |
中等权力
类型数 | 弗里克。范围(GHz) | 输出功率(W min) | 输出功率(W典型值) | 占空比 (%) | 脉冲长度(μs) | 高度(机架单元) | 输出 |
PTCM1210 | 2.0 - 4.0 | 4000. | 4500 | 6. | 0.2-100 | 6U | 7月16日 |
PTCM1211 | 2.0 - 4.0 | 4500 | 6000. | 6. | 0.2-100 | 6U | 7月16日 |
PTCM1212 | 2.7 - 4.0 | 9000 | 11000 | 4. | 0.2-50 | 6U | SC. |
PTCM1213 | 8.0 - 12.4 | 4000. | 5000 | 6. | 0.2-100 | 6U | WR90. |
PTCM1214 | 8.0 - 11.0. | 5900 | 7500. | 5. | 0.2-100 | 6U | WR90. |
PTCM1216 | 8.0 - 12.0 | 4500 | 5000 | 6. | 0.2-100 | 6U | WR90. |
PTCM1218 | 12.0 - 18.0 | 3100. | 4500 | 6. | 0.2-50 | 6U | WR62. |
PTCM1219 | 4.0 - 8.0 | 4000. | 5000 | 6. | 0.2-100 | 6U | WRD350. |
PTCM1220 | 8.5 - 10.0 | 8000. | 8350. | 5. | 0.2-100 | 6U | WR90. |
PTCM2204 | 6.5 - 18.0 | 2200 | 3800. | 5. | 0.2-100 | 6U | WRD650 |
PTCM2205 | 7.5 - 18.0 | 2800 | 3800. | 6. | 0.2-100 | 6U | WRD750 |
超高功率(用于HIRF测试) - 双单元
类型数 | 弗里克。范围(GHz) | 输出功率(W min) | 输出功率(W典型值) | 占空比 (%) | 脉冲长度(μs) | 高度(机架单元) | 输出 |
PTCM2211. | 2.0 - 4.0 | 9000 | 11000 | 6. | 0.2-50 | 12U | 7月16日 |
PTCM2213 | 8.0 - 12.4 | 7200. | 9000 | 6. | 0.2-100 | 12U | WR90. |
PTCM2214 | 8.0 - 11.0. | 11700. | 14400 | 5. | 0.2-100 | 12U | WR90. |
PTCM2216 | 8.0 - 12.0 | 8000. | 9000 | 6. | 0.2-100 | 12U | WR90. |
PTCM2218 | 12.0 - 18.0 | 5500. | 7000. | 6. | 0.2-100 | 12U | WR62. |
PTCM2219 | 4.0 - 8.0 | 8000. | 9000 | 6. | 0.2-50 | 12U | WRD350. |
PTCM2220 | 8.5 - 10.0 | 15000. | 16000. | 5. | 0.2-50 | 12U | WR90. |
超高功率(用于HIRF测试) - 四元单元
类型数 | 弗里克。范围(GHz) | 输出功率(W min) | 输出功率(W典型值) | 占空比 (%) | 脉冲长度(μs) | 高度(机架单元) | 输出 |
PTCM4211 | 2.0 - 4.0 | 15000. | 17800 | 6. | 0.2-50 | 32U | WRD200. |
PTCM4212 | 2.7 - 4.0 | 30000 | 36900 | 4. | 0.2-50 | 32U | WRD200. |
PTCM4213 | 8.0 - 12.4 | 14000. | 22000. | 6. | 0.2-100 | 32U | WR90. |
PTCM4216 | 8.0 - 12.0 | 15000. | 22000. | 6. | 0.2-100 | 32U | WR62. |
PTCM4218 | 12.0 - 18.0 | 11000 | 13500 | 6. | 0.2-100 | 32U | WR62. |
PTCM4219. | 4.0 - 8.0 | 14000. | 15000. | 6. | 0.2-50 | 32U | WRD350. |
如果您没有看到上面需要的数据表,请联系wecare@tmd.co.uk。
