微波管

旅行波管（TWT），磁控管和Klystrons

CPI TMD Technologies了解微波管。

CPI TMD已沉浸在电子设备的研究，设计和制造中，自成立以来，将解决方案提供给一些最苛刻的应用，以支持其客户要求。

CPI TMD的管工程“DNA”在第二次世界大战期间延伸到EMI电子的高功率Klystron发展。从那时起，CPI TMD在许多行业的主要TWT，磁控管和Klystron发展中都是有用的。

CPI TMD设计并为雷达，电子战和通信应用构建高可靠性微波管。特别是CPI TMD专门从1到18 GHz的环形杆和环形环路TWT，具有以下特点：
  • 高可靠性分配器阴极技术（为S频段空中交通管制（ATC）雷达实现了高达9bob官方app0,000小时的操作）
  • 欧洲“卓越中心”阴极和电子枪设计
  • 内部阴极技术，最大限度地减少依赖Ibob官方appTAR控制部件
  • 快速热身（在三秒钟以下）在ku-频段中提供
  • 排放测试和表面分析设施内部
  • 支持空气，陆地和海平面
CPI TMD还在L波段，C波段，X波段和Ku波段设计和制造固定频率，敏捷和可调磁控管。

请联系CPI TMD，为您提供独特的需求。
电话：+44（0）20 8573 5555


磁控管

类型数 类型 弗里克。范围（GHz） 峰值功率（kW） 调谐范围（MHz） 占空比（最多） 峰值阳极伏特（kW） 峰值阳极电流（a） 敏捷率（Hz） 调整机制 重量（kg）
PT5064 敏捷 16.0-17.0 70 200. 0.0012. 14. 15. 133. 抖动 3.2
PT5065. 固定的 16.0-17.0 50. - 0.0015. 13. 13. - - 1.3
PT6240 敏捷 16.0-17.0 35 230. 0.0012. 13.5 9. 100. 抖动 2.2
PT6250 固定的 16.0-17.0 29-60 - 0.00126 11. 8.5 - - 2.5

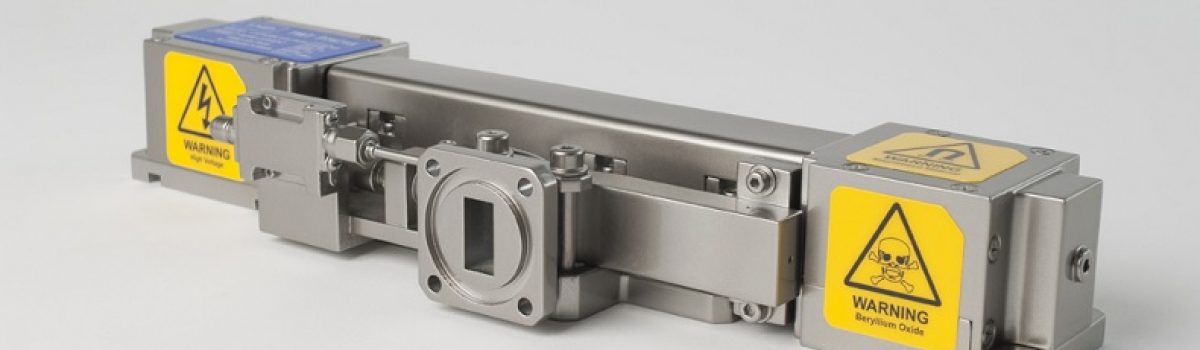

旅行波管
类型数 类型 弗里克。范围（GHz） 峰值功率（kW） 占空比（最多） 增益（DB） 脉冲长度（μs） 结构电压（kW） 峰束电流（a） 收集器伏特（WRT。阴极）（kV） 聚焦 重量（kg）
PT6055. 耦合腔 2.75-3.05. 50. 0.023 50. 30. 33. 9. 22. PPM. 41.
PT6062. 环循环 8.5-9.5 8. 0.02 60. 10. 14.5 3. 9.5 PPM. 2.5
PT6067. 环循环 8.7-9.2. 8. 0.002 60. 30. 14.5 2.7 11. PPM. 2.5
PT6073. 环循环 9.2-9.4 8.5 0.02 60. 20. 14.5 2.7 11. PPM. 2.5
PT6074. 环循环 9.0 - 9.5 5.3 0.03 60. 40 13.5 2 10. PPM. 2.5
PT6109 环循环 9.2-10.0 8. 0.02 60. 30. 14.5 2.7 10. PPM. 2.5
PT6156 环循环 9.0-10.0 9. 0.035 60. 40 14.5 2.5 11.5 / 9.5双阶段 PPM. 2.5
PT6226. 环循环 9.2-10.0 4. 0.04 45. 30. 13.0 2.0 9.1 PPM. 2.0
PT6713 环循环 14.5-17.0 2 0.02 63. 40 11-15 1 8.5 PPM. 1
PT6715 环循环 16.0-17.0 2 0.02 63. 40 11.5 1 8. PPM. 1
PT6738 环循环（双模式） 16.0-18.0. 3.5 0.8 0.02 0.08 60 * 40 12.5 11.5 1.6 0.65 8 / 4.5 / 2.5 7.5 / 4.5 / 2.5三级 PPM. 1.5
PT6744 环循环 9.2-9.5. 1 0.1 40 80 6.5 1.0 4 / 1.5 PPM. 0.65
PT6745 环循环 16.0-18.0. 0.4 0.33 35/55 * 20. 8. 0.35 4/5双级 PPM. 1.5 / 2.0
PT6789. 环循环 17.0-18.0 0.8-1.0 0.33 35/55 * 40 11. 0.55 5/6双阶段 PPM. 1.5 / 2.0
所有产品数据表都采用PDF格式。阅读和打印PDF文件，下载Adobe Acrobat Reader.
脚注：
*带饱和放大器
PPM定期永磁体
